传递窗配件互锁控制器又叫互锁电路板，互锁主板。
CDC-M02 V1.0传递窗互锁控制器介绍：
9299cc百瑞彩票型号：CDC-M02 V1.0；
9299cc百瑞彩票产品名称：互锁控制器、传递窗互锁控制器、互锁电路板、传递窗互锁电路板、互锁主板；
用途：主要应于用传递窗，保证双电子互锁。

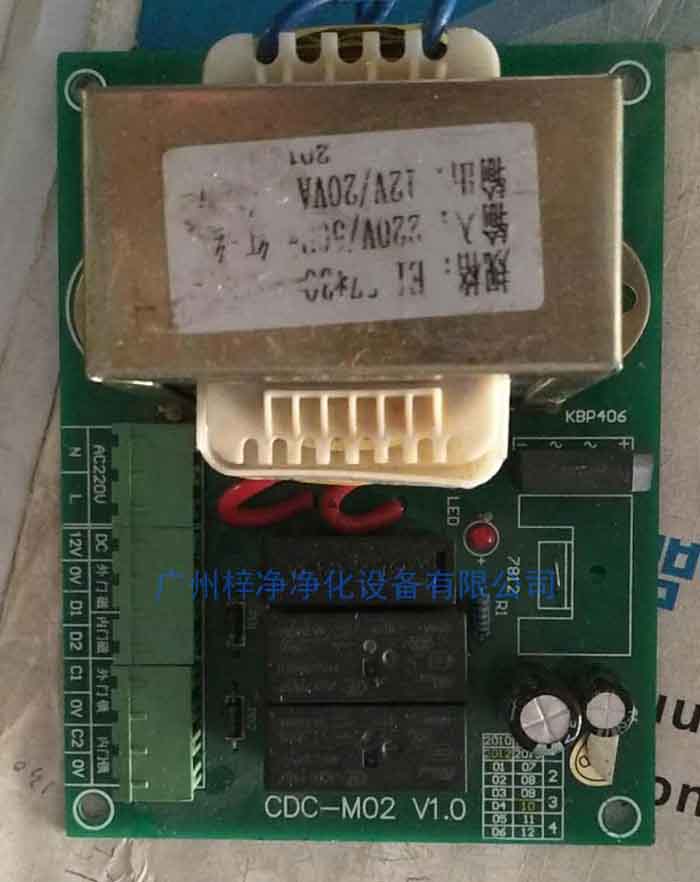

CDC-M02 V1.0传递窗互锁控制器

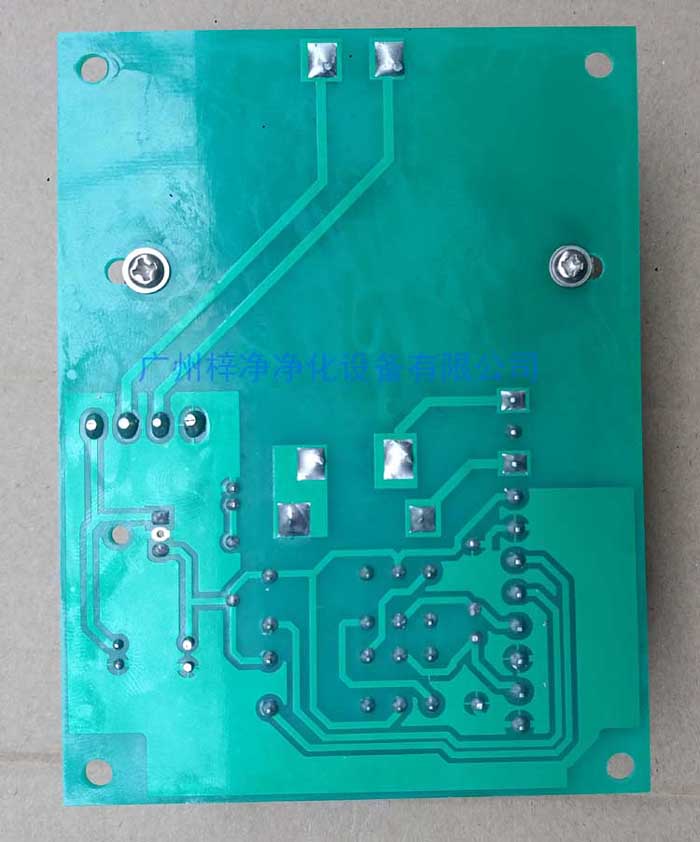

CDC-M02 V1.0传递窗互锁控制器背面

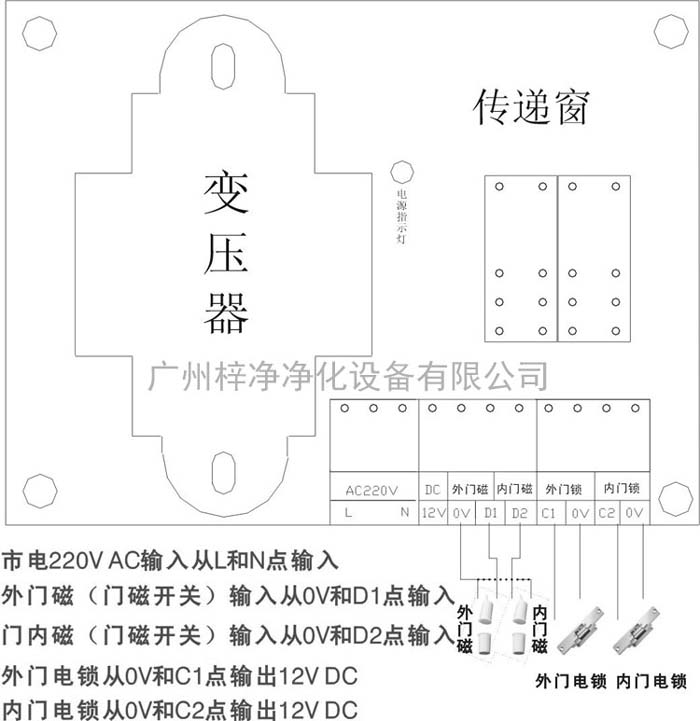

9299cc百瑞彩票CDC-M02 V1.0传递窗互锁控制器接线图：
1、强电输入接口
9299cc百瑞彩票ａ．供电电源：220VAC（丝印为AC220V L N）
2、弱电输入接口
9299cc百瑞彩票a．内门门磁开关：无源触点（丝印标记为内门磁 D2 0V）
外门门磁开关：无源触点（丝印标记为外门磁 D1 0V）
3、弱电输出接口
开关电源：12VDC（丝印标记为12V 12V 0V）
9299cc百瑞彩票外门电锁：12VDC （丝印标记为 外门锁 C2 0V）
9299cc百瑞彩票内门电锁：12VDC （丝印标记为 内门锁C1 0V）
CDC-M02 V1.0传递窗互锁控制器使用注意事项：
1、产品尺寸：122*92（MM），要求开孔尺寸：根据铝板上面螺丝孔位开孔。
9299cc百瑞彩票2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开。
9299cc百瑞彩票3、产品使用的电锁要求：12VDC供电，200MA以下电流。
9299cc百瑞彩票说明：目前此CDC-M02 V1.0型号产品很少，可以由SJ-CDC-M02 V1.0代替，外观、使用功能都一样。
